Schneider Acti9 iC60N A9F74202 automaat 2P C2 6 kA

Schneider A9F74202 Acti9 iC60N automaat

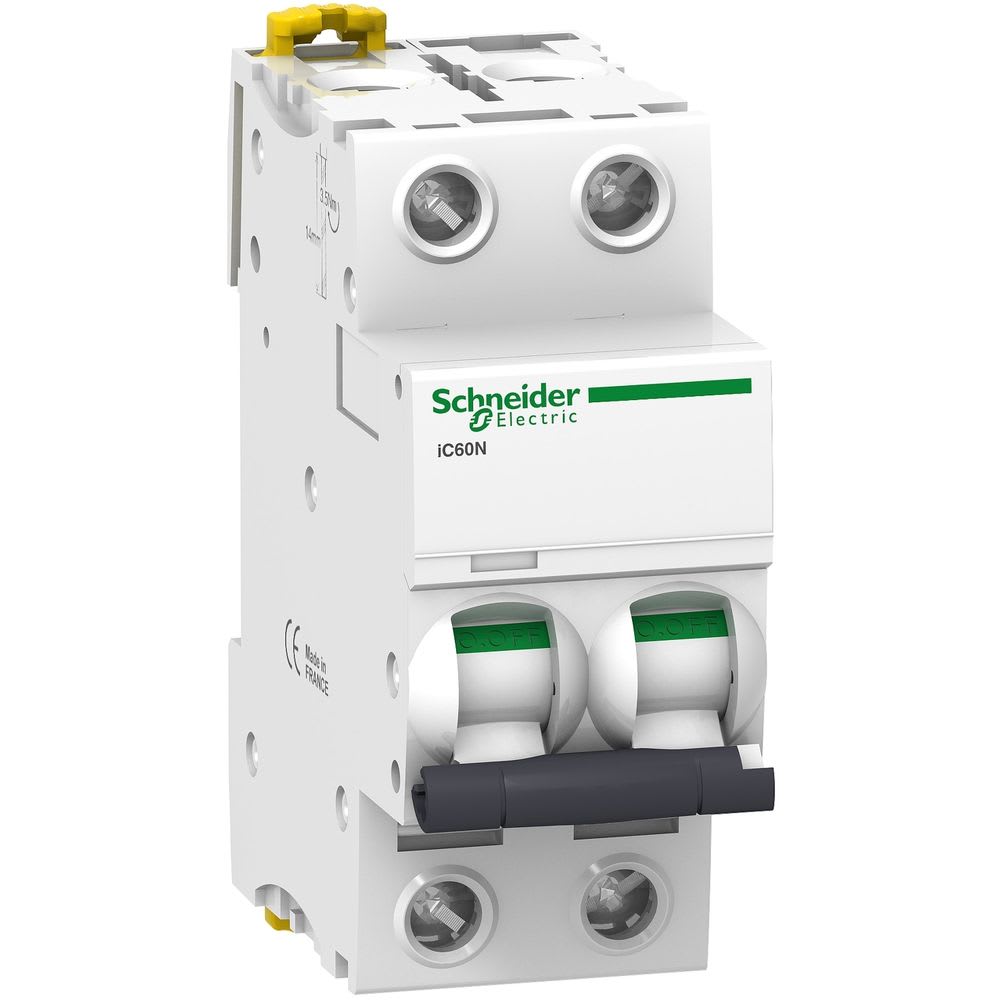

De Schneider Electric A9F74202 is een tweepolige thermisch-magnetische installatieautomaat uit de Acti9 iC60N-reeks. Beide polen zijn beveiligd. De nominale stroom is 2 A en de uitschakelcurve is C. Rexel levert dit artikel per stuk onder referentie SEDA9F74202.

Technische kenmerken

• Fabrikantreferentie A9F74202; EAN 3606480080371.
• 2 beveiligde polen; nominale stroom 2 A; C-curve.
• Icn 6 kA bij 400 V AC volgens EN/IEC 60898-1.
• Icu 50 kA bij 220–240 V AC en 380–415 V AC; Icu 25 kA bij 440 V AC, volgens EN/IEC 60947-2.
• AC-netfrequentie 50/60 Hz; ook geschikt voor DC tot 125 V binnen de aansluitvoorwaarden van de fabrikant.
• Montage op 35 mm DIN-rail; breedte 36 mm (2 modules), hoogte 85 mm en totale diepte 78,5 mm.
• Schroefklemmen voor massieve koperen aders van 1 tot 25 mm² en soepele koperen aders van 1 tot 16 mm²; striplengte 14 mm en aandraaimoment 2 Nm.
• IP20; IP40 in een geschikte modulaire behuizing van isolatieklasse II.
• Bedrijfstemperatuur -35 tot 70 °C; mechanische levensduur 20.000 cycli.

Capaciteit en uitvoering

De kortsluitcapaciteit hangt af van de toegepaste norm en spanning. De aanduiding 25 kA in de korte Rexel-omschrijving betreft Icu bij 440 V AC; de Icn-waarde volgens EN/IEC 60898-1 is 6 kA bij 400 V AC. Een differentieelfunctie vereist een afzonderlijk blok.

Rexel noemt A9F74202 als alternatief voor MGE24197, MGE24264 en MGE24332. De productgegevens zijn gecombineerd uit Rexel en het officiële productinformatieblad van Schneider Electric voor A9F74202.
